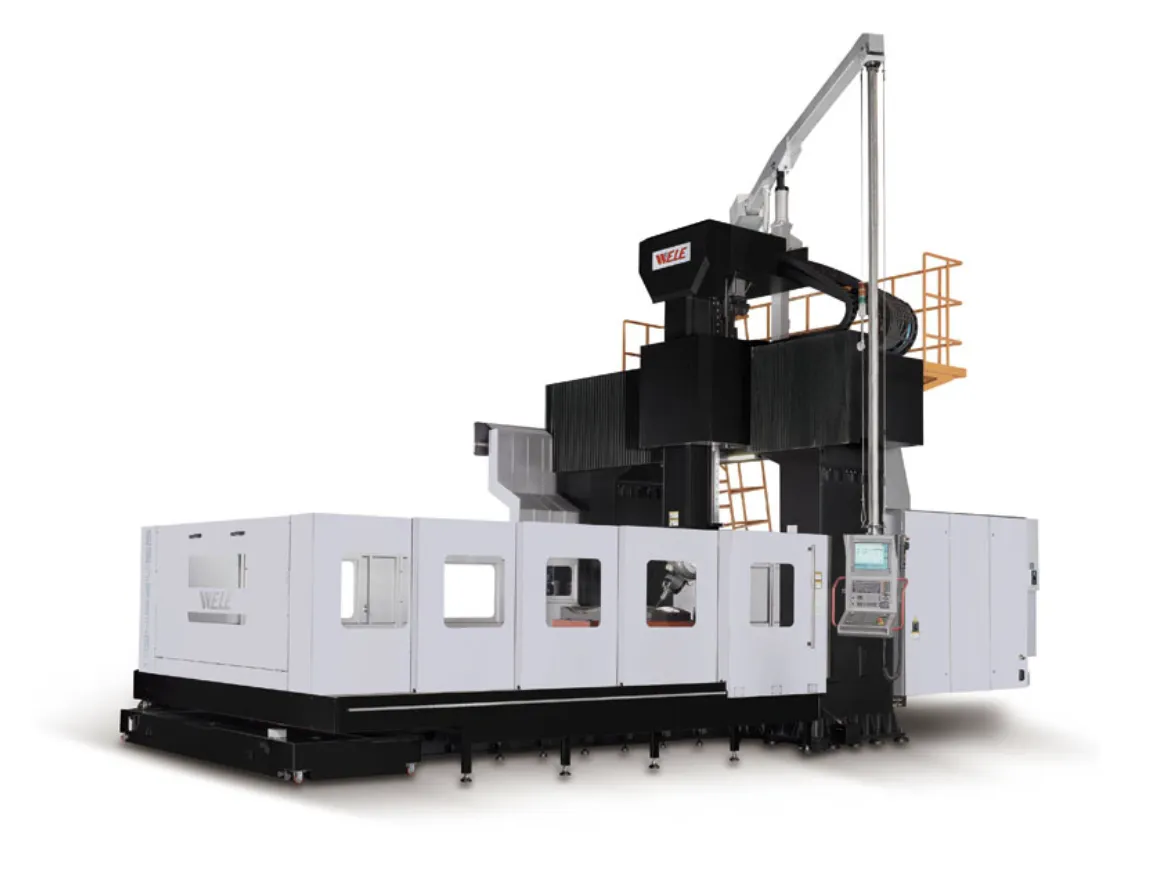

UB Series
Built to deliver an unrivaled combination of quality, reliability and 5-axis performance - the UB series features FANUC/HEIDENHAIN controller. Y and Z axis extensions are optional.
Request A Quote
Specifications
Specifications
| X-axis Travel |
3060 (120.5) mm (in) |
| Y-axis Travel (spindle head) |
2150 (84.6) mm (in) |
| Z-Axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
3000 (118.1) mm (in) |
| Table Dimension (Y Direction) |
2000 (78.7) mm (in) |
| Table Loading |
12000 (26455) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Speed |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
| X-axis Travel |
4060 (159.8) mm (in) |
| Y-axis Travel |
2150 (84.6) mm (in) |
| Z-axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
4000 (157.5) mm (in) |
| Table Dimension (Y Direction) |
2000 (78.7) mm (in) |
| Table Loading |
15000 (33069) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Speed |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
| X-axis Travel |
5060 (199.2) mm (in) |
| Y-axis Travel |
2150 (84.6) mm (in) |
| Z-axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
5000 (196.9) mm (in) |
| Table Dimension (Y Direction) |
2000 (78.7) mm (in) |
| Table Loading |
18000 (39683) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Speed |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
| X-axis Travel |
3060 (120.5) mm (in) |
| Y-axis Travel |
3200 (125.9) mm (in) |
| Z-axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
3000 (118.1) mm (in) |
| Table Dimension (Y Direction) |
2400 (94.5) mm (in) |
| Table Loading |
12000 (26455) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Speed |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
| X-axis Travel |
4060 (159.8) mm (in) |
| Y-axis Travel |
3200 (125.9) mm (in) |
| Z-axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
4000 (157.5) mm (in) |
| Table Dimension (Y Direction) |
2400 (94.5) mm (in) |
| Table Loading |
15000 (33069) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Speed |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
| X-axis Travel |
5060 (199.2) mm (in) |
| Y-axis Travel |
3200 (125.9) mm (in) |
| Z-axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
5000 (196.9) mm (in) |
| Table Dimension (Y Direction) |
2400 (94.5) mm (in) |
| Table Loading |
18000 (39683) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Power |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
| X-axis Travel |
6060 (238.6) mm (in) |
| Y-axis Travel |
3200 (125.9) mm (in) |
| Z-axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
6000 (236.2) mm (in) |
| Table Dimension (Y Direction) |
2400 (94.5) mm (in) |
| Table Loading |
200000 (44092) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Speed |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
| X-axis Travel |
4060 (159.8) mm (in) |
| Y-axis Travel |
4000 (157.4) mm (in) |
| Z-axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
4000 (157.5) mm (in) |
| Table Dimension (Y direction) |
2400 (94.5) mm (in) |
| Table Loading |
15000 (33069) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Speed |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
| X-axis Travel |
5060 (199.2) mm (in) |
| Y-axis Travel |
4000 (157.4) mm (in) |
| Z-axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
5000 (196.9) mm (in) |
| Table Dimension (Y Direction) |
2400 (94.5) mm (in) |
| Table Loading |
18000 (39683) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Speed |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
| X-axis Travel |
6060 (238.6) mm (in) |
| Y-axis Travel |
4000 (157.4) mm (in) |
| Z-axis Travel |
1000 (39.4) mm (in) |
| B-axis Travel |
+-110 |
| C-axis Travel |
+-360 |
| Table Dimension (X Direction) |
6000 (236.2) mm (in) |
| Table Dimension (Y Direction) |
2400 (94.5) mm (in) |
| Table Loading |
20000 (44092) kg (lb) |
| Spindle Motor Power |
34 (45.5) kW (HP) |
| Spindle Speed |
10-12000 RPM |
| Spindle Taper |
HSK-A100 |
